Connexion 4G pour la maison – Installation et Résultats

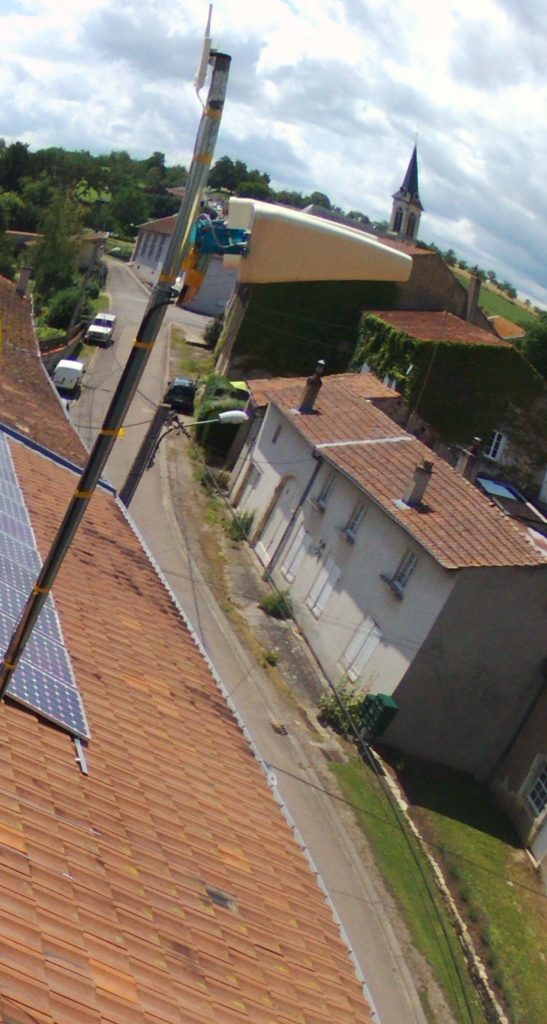

Première étape : Installation des antennes YAGI sur le toit “à peu prés” dans la direction du relais 4G Free le plus proche (à 8 Km dans mon cas, réception -79Db sur bande 2600 Mhz)

Le diamètre du mat est de 50mm afin de limiter l’impact du vent en hivers sur une hauteur de 3m environs
Il m’a été conseillé de les orienter a -45° pour l’une et +45° pour l’autre
Pour l’éolienne vous pouvez visiter ce site : https://electricite-responsable.fr/

Deuxième étape : Positionnement du modem 4G HUAWEI dans le grenier pour les premiers tests

Modem-4g-huawei-dans-le-grenier
Modem 4G HUAWEI positionné dans le grenier

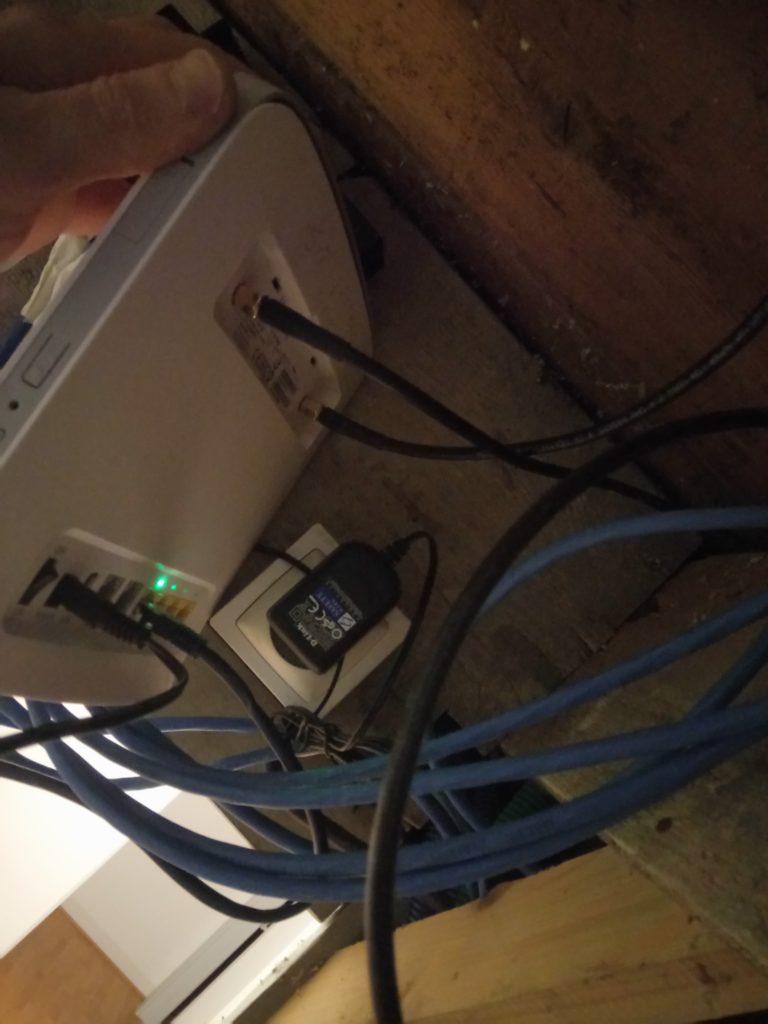

Puis connexion des câbles coaxiaux avec leurs connecteurs SMA en provenance  des antennes sur le toit

Modem-4g-huawei-connecteurs-antennes
Connecteur antenne modem HUAWEI 4G – vers YAGI sur le toit

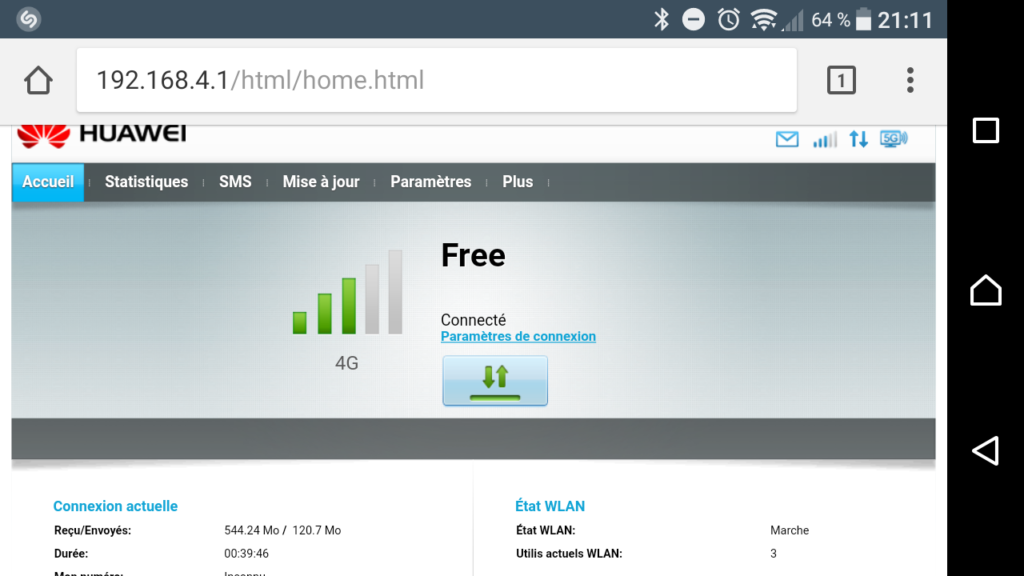

Troisième étape : Réglage précis de l’antenne à l’aide de la page web du modem sur le téléphone, impossible de dépasser 3 barres de réseau sur 5, c’est déjà pas mal

La polarisation verticale ou horizontale des antennes n’a pas ou peut d’incidence sur le signal reçu => Finalement le meilleur réglage est une antennes à 45° gauche et l’autre à 45° droite (UP 10/2019)

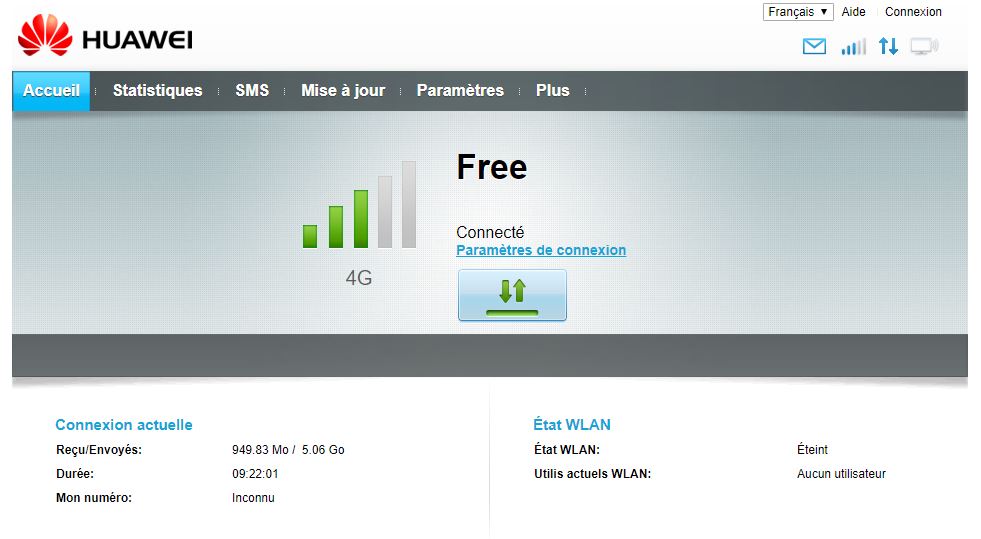

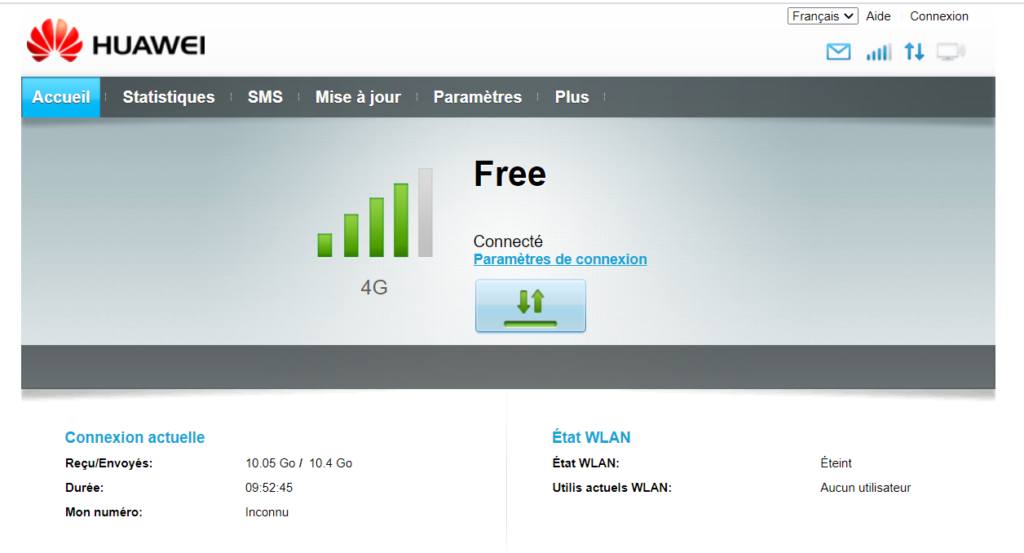

Page web d’administration du Modem 4G Ethernet Huawei (http://192.168.1.1 par défaut)
Merci Free 🙂

J’utilise le logiciel “E5186 Toolbox.exe” permettant d’accéder aux réglages du modem :

  • Niveau de réception RSSI dBm
  • Code HEXA et DECIMAL de l’antenne en cours d’utilisation
  • Choix de la bande de fréquence 700/800/900/1800/2100/2600
  • Type de réseau 2G/3G/4G, choix de l’opérateurs
  • Le changement de bande peut permettre de forcer la connexion sur une antenne relais ou l’autre en fonction de leurs fréquences respectives, par exemple l’une émet en 1800 Mhz, l’autre en 2600 Mhz. Utiliser des fréquences plus basses peut baisser le débit mais aussi améliorer le signal/fiabilité de la connexion, à tester in situ !

Premier test depuis un PC en soirée :

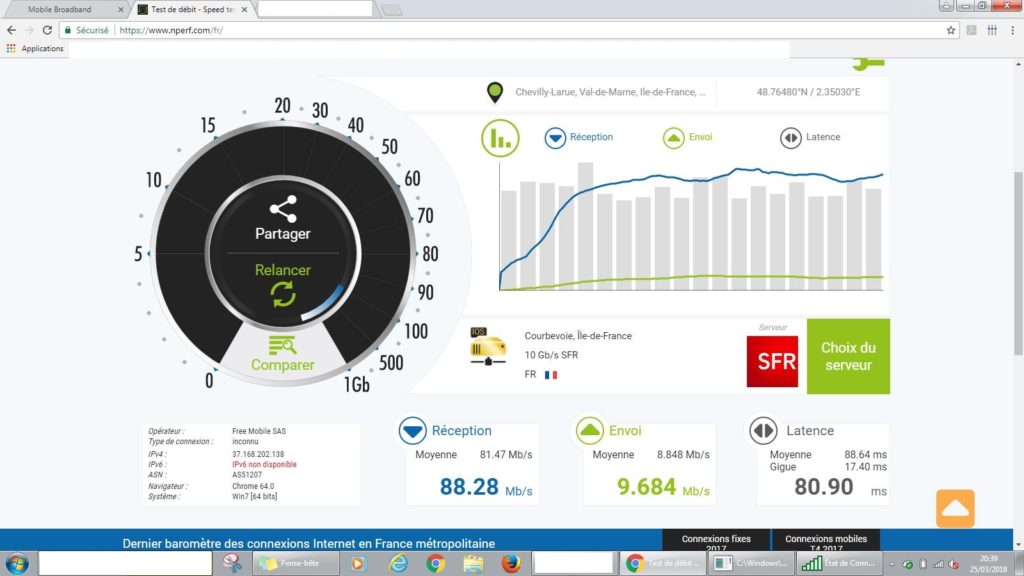

Test 4G huawei et deux directives 20 Db
Test de débit 4G (Dans l’exemple : https://www.degrouptest.com/test-debit.php)

Le résultat est simplement exceptionnel 88 Mbs descendant et presque 10 Mbs montant comparé à ma connexion ADSL qui avoisine les 3 Mbs, je jour et la nuit, un vrais soulagement !

(Je précise que le relais 4G sur lequel je suis connecté est fibré sans quoi ce résultat serait impossible à atteindre, il est à 8 Km avec une petite colline entre les deux)


Attention cependant, le débit internet étant partagé avec l’ensemble des utilisateurs de l’antenne 4G, celui-ci est variable suivant le nombre de clients connectés et le moment de la journée mais reste toujours très supérieur à un petit ADSL

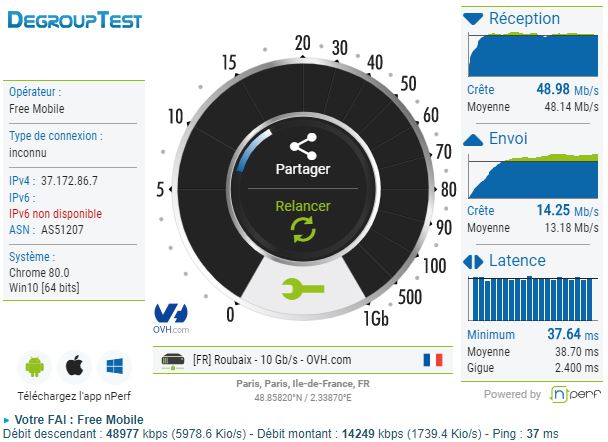

Un autre test un samedi soir de mars 2020 / Le ping et débit en upload sont meilleurs, les antennes ont étés orientées en -45° et +45°

Il ne me manque plus qu’une IP fixe pour que cela soit parfait, je vais chercher du coté des fournisseurs de VPN maintenant…

J’espère que cette expérience vous donnera envie de vous lancer dans cette aventure !
